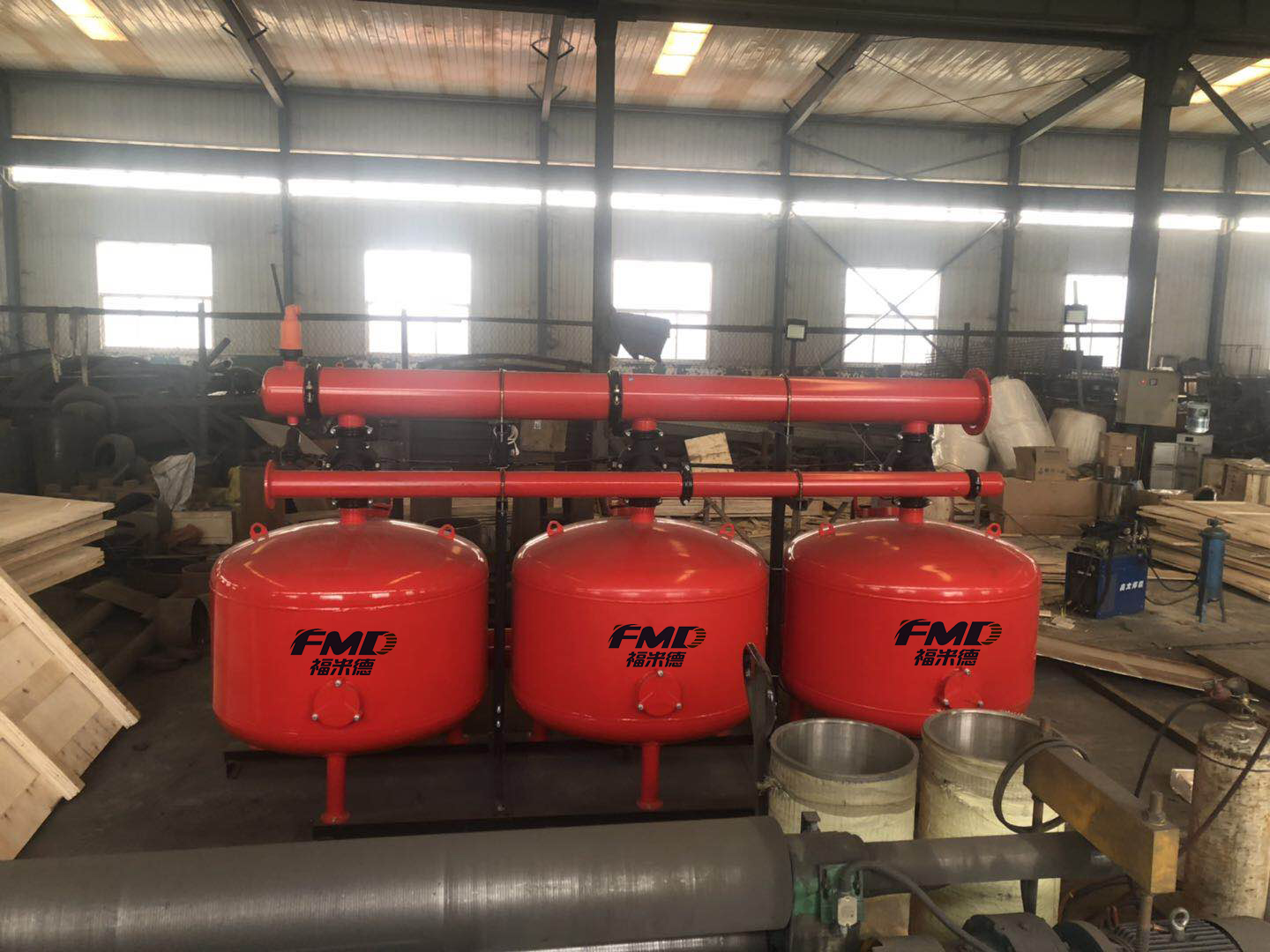

淺層介質過濾器是利用石英砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的石英砂過濾，有效的截留去除水中的懸浮物、有機物、膠質顆粒、微生物等，最終達到降低水濁度、凈化水質效果的一種高效過濾設備。
淺層介質過濾器的特點如下：
◇過濾系統采用模塊化設計，根據流量的大小，選擇多個過濾單元。
◇可采用時間，壓差等多種方式自動啟動反洗，系統內各過濾單元依次進行反沖洗，其他單元仍然在過濾，出水不斷流。
◇反洗效率高，時間短，反洗節水（反洗用水量小于過濾流量的1% ） 。
◇可室內或室外布置，安裝方便，不需大型起吊設備。
◇系統占地面積小，可以根據廠區場地靈活設計過濾單元的排列。
◇系統重量輕，不需要特別的地基，一般水泥地面即可。
◇過濾器支腿可以拆卸，包裝體積小，運輸方便。
◇過濾器內部元件塑料模具鑄造，濾料少，維護費用低。
◇過濾器采用人體工學設計，操作維護簡單。
|
結構部件 |
功 能 特 點 |
|
球形筒體 |
可以充分配合布水器，均勻布水，實現平流過濾；并配合集水器，反沖洗時形成內環流，高效反洗不跑砂。 |
|
布水器 |
使未過濾水即使在較高流速下亦能均勻流過填料層，并在填料層上方維持一平整水面。 |
|
集水器 |
獨特設計的55個蘑菇狀壓差補償過濾集水器，使系統在過濾狀態下各部分水壓平衡，過濾流速高，效率高；在反洗狀態下，形成內環流，反沖效率高且不跑沙。 |
|
手孔 |
過濾器具有上、下兩個手孔，便于布水器和集水器的安裝和拆卸，并且上手孔可用于觀察和加料，下手孔可用于清空和維護。 |
|
支腿 |
可拆可調的支腿設計最大限度的減小了運輸時過濾器包裝體積，能有效降低運輸成本；安裝時，支腿高度可調，使過濾器更好的適應了不平整的地面。 |
|
三通排污閥 |
以色列DOROT電磁隔膜三通排污閥，閥門性能穩定，切換動作快，反洗節水。 |
1.4反洗方式
系統采用內源反洗，即裝置不設外部沖洗水源，不設空氣輔助反洗，利用系統水壓和濾后水進行反洗。反洗時，過濾系統逐臺進行反洗，當其中一臺進行反洗時，其他幾臺仍處于過濾狀態。如果希望采用外源反洗，需要特別注明。
1.5工作原理
當系統處于過濾狀態時，未經過濾的水通過上部的布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層。過濾器底部的收集器將過濾后的水均勻地收集并流出。平流過濾，決定了過濾器在高的流速下，仍可達到良好的過濾效果。
隨著雜質在填料層的不斷積聚，壓力損失（即壓差）將不斷增大。當壓差達到設定限度或時間達到設定值時，系統將自動轉換至反洗狀態，以清洗填料層并清除雜質。
當系統進入反洗狀態時，通過控制系統改變?nèi)ㄩy的通斷位置（進口關閉，排污口打開），其他濾罐過濾后的潔凈水部分流入要反洗的濾罐中。由于系統水壓，處于反洗狀態的濾灌，填料層聚積的雜質經過反洗水流的沖洗后，從排污口排出。
在SCF-QS系列全自動淺層介質過濾系統中，特殊設計的集水器使填料層在反洗狀態時形成內環流，填料之間互相搓洗，最大限度地提高反洗效率，減少所需的反洗水量，同時反洗時不跑料。當反洗結束后，閥門又恢復到過濾狀態，而下一個過濾單元則進入反洗狀態。一般一個系統由多個濾罐組成，它們依次反洗，從而保證反洗時整個系統不斷流。
